超聲波分體明渠流量計立桿太陽能供電安裝要點
在明渠流量監測中，超聲波分體明渠流量計憑借其非接觸測量、高精度等優勢得到廣泛應用。以下結合現場立桿太陽能供電安裝，介紹安裝過程中的關鍵要點。
安裝前準備
選點與雜物清理
選擇安裝點時，要確保上下游5倍直渠道范圍內無石頭、水草、垃圾等雜物。這些雜物會干擾水流，影響測量精度。例如，水草可能會纏繞設備，石頭會改變水流狀態，導致測量數據不準確。所以，在安裝前必須對安裝區域進行全面清理。
工具與材料準備
準備活動扳手(開口大于18mm)、老虎鉗、十字螺絲刀(大)、一字螺絲刀(大)、2mm螺絲刀(擰線用)、扎帶、波紋管(20 - 30mm)、斜口鉗或剝線鉗、絕緣膠帶等工具。同時，準備好立桿、太陽能板、機箱、超聲波分體明渠流量計等設備和材料，確保設備完好無損，配件齊全。
立桿與基礎制作
開挖基礎
在選好的安裝點附近，開挖一個0.5m×0.5m×0.8m的基礎，用于做混凝土預埋。如果開挖區域的土質比較松軟，基礎必須適當做大，如0.8m×0.8m×1.0m。旁邊預留好線管位置，方便后面走線，線管朝向安裝超聲波分體明渠流量計所在河道。
安裝地籠與澆灌混凝土
地籠采用可折疊設計，安裝前需將其展開并修整。澆灌混凝土?xí)r，先澆灌一部分，壓均勻后將地籠放入，確保地籠頂部螺絲能伸出或與基礎平面平齊。可在底部墊磚頭或石塊，防止地籠在混凝土中下沉。地籠頂部的絲口位置用膠帶或塑料袋包裹，防止?jié)补嗷炷習r混凝土粘在絲口上，影響擰螺絲?；炷烈獫补嗵?shí)，地籠不能放歪，混凝土表面要足夠水平，否則會影響立桿安裝，導致立桿不夠垂直。
立桿安裝
立桿安裝需要2人或2人以上協同。將立桿底部4個螺絲孔對準地籠的4個螺絲后，一人扶住立桿，另一人安裝底部螺絲，先將4顆螺絲安裝上，慢慢依次擰緊。如果立桿有傾斜，需在底部墊上墊片，確保立桿垂直。
太陽能與機箱安裝
太陽能板安裝
先將太陽能板支架固定在立桿底部，U型卡箍螺絲不要擰緊。然后將太陽能板慢慢上移到距離立桿頂部0.3 - 0.5m處的安裝位置，調整好朝向，優先朝向南邊，如果環境受限，至少要朝向西南方，絕對不要朝向北方。之后擰緊U型卡箍螺絲。
機箱安裝
先將機箱在人能輕松安裝的位置裝配好，將不銹鋼抱箍擰上，不用擰緊，讓箱子能上下移動。之后將箱子移動到立桿中間的出線孔之上，調整好方向(人方便維護的方向)，擰緊抱箍螺絲即可。移動時注意不要刮傷立桿表漆。
超聲波分體明渠流量計安裝
探頭安裝

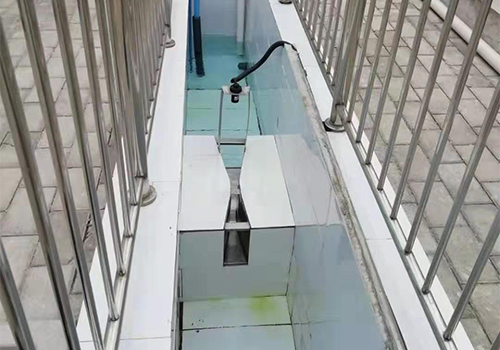

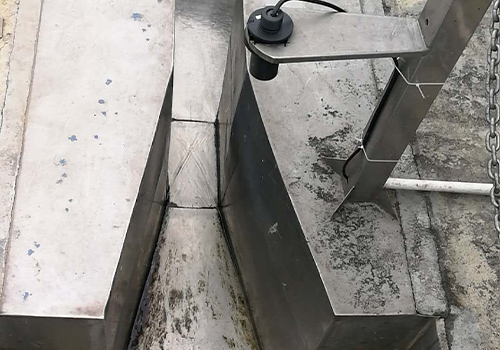

探頭安裝應按規范要求進行設置。安裝前，一定要將探頭和支架安裝牢固，不能有絲毫松動。一旦探頭安裝后出現松動，會使水面上的基準點發生變化，進而影響測量的準確性。在安裝探頭時，應與水準面保持垂直，不能出現傾斜。對于不同類型的堰槽，探頭安裝位置也有所不同。例如，測量水量時，三角堰和矩形堰的位置需要安裝在堰板的上游，與堰板位置的距離大致等于最大過堰水深的3 - 4倍;巴歇爾槽的安裝位置在進口收縮段1/3的位置。
主機安裝
計量計儀表主機應安裝在無腐蝕性氣體并且通風良好的室內。因特殊情況必須安裝在室外時，應該對計量計的儀表箱進行防護。初次使用儀器，需要將工程實際參數輸入主機，確認探頭型號、設置聲速、信號類型和相應堰槽種類，必須正確設置儀器的水位流量表。
調試與驗收
參數設置與調試
安裝完成后，對超聲波分體明渠流量計進行參數設置，包括管道外徑、管壁厚度、管材、襯材參數(如有的話，可包括襯里厚度和襯材聲速)、流體類型、探頭類型和探頭安裝方式等。設置完成后，進行調試，檢查設備是否能正常工作，測量數據是否準確。
驗收
檢查立桿是否垂直，太陽能板和機箱安裝是否牢固，超聲波分體明渠流量計的探頭和主機安裝是否符合規范要求。同時，對設備進行一段時間的運行測試，觀察測量數據是否穩定，有無異常情況。如果一切正常，則驗收通過。
通過以上步驟，可以確保超聲波分體明渠流量計立桿太陽能供電安裝的質量，為明渠流量監測提供準確、可靠的數據支持。
